苏州灿宇装配式公厕技术要点


2.5.技术要求：

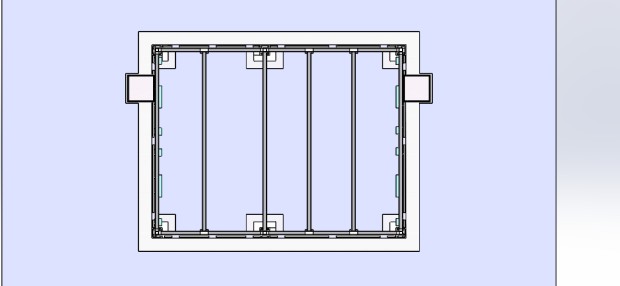

★2.5.1基础：采用四周混凝土预制基础；混凝土支墩采用C30、内部预埋螺纹钢筋笼及预埋螺栓（螺纹钢筋笼为φ10mmHRB335螺纹钢、预埋不低于10.9级、热镀锌、M16螺栓4只（三帽、双垫、热镀锌），工厂内预制蒸气完成，挡土墙为预制多孔板，详见下图。


2.5.2底板：
★地板采用整体热浸镀锌钢平台加≥100mm厚聚氨酯复合一体板装配而成；

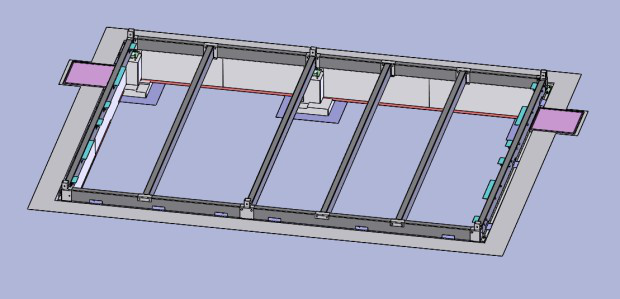

★热浸镀锌钢平台：采用□≥150×150×2.5mm方管焊接成模块框架（或连接板），整体热浸镀锌防腐（镀锌厚度＞86μm），模块框架之间采用M16热浸镀锌高强度螺栓连接（螺栓等级为8.8级），单帽、双垫（均采用热镀锌）。
★≥100mm厚聚氨酯复合一体板：采用绿色环保、保温隔音、防潮防火等性能防滑抛光砖、聚氨酯（PU）、0.5mm热镀锌钢板、≥□60×40X1.0mm方管桁架及≥2mm厚SBS复合成一体，且四周有凹凸槽，块与块之间采用耐老化密封胶密封。详见下图。
蹲坑、管路及底板等部件需在工厂内发泡复合成一体，对管道进行试压处理。
蹲便器、坐便器采用水箱感应、手动一体式。

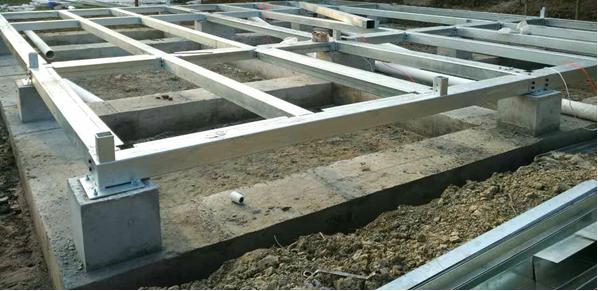

热浸镀锌钢平台：

2.5.3墙体：
★（1）承重墙：采用承重、保温、隔音、防水及内置方管桁架于一体厚度为100mm的聚氨酯复合板（即：方管（□≥60×40×1.0mm）、聚氨酯（PU）及≥0.5mm镀锌板发泡复合而成）。详见下图。


（2）内墙：男厕、女厕、第三卫生间、母婴室及管理间采用抛釉砖干挂，挂件采用铝模条（表面氧化处理），现场装配；详见下图。


★（3）外墙：采用陶板干挂（规格：≥16mm*450mm*1200mm），挂件全部采用铝型材或不锈钢，现场装配。
陶板：




★2.5.4屋面：
（1）第一层采用厚度为≥100mm聚氨酯复合屋面板（即：≥0.5mm热镀锌钢板、聚氨酯（PU）、□≥60mm×40mmX1.0mm方管复合成一体，且四周有凹凸槽，块与块之间采用耐老化密封胶密封；
（2） 第二层为≥2mm厚SBS防水层；
（3）第三层为屋面瓦，采用灰色彩钢瓦；

2.5.5吊顶：采用≥δ0.8mm铝吊顶（M8螺杆，0.6mm三角龙骨）。
2.5.6门、窗：
★（1）门采用铝板复合门：≥1mm铝板，表面氟碳烤漆防中间水高密度板（含门套），规格为≥1040mm*2100mm；锁具、铰链全部采用优质不锈钢；把手为优质铝合金。
（2）窗采用≥50mm铝合金窗，双层≥10mm钢化玻璃，窗内套及窗外套为≥2mm铝板表面氟碳烤漆，配备隐形纱窗（≥750mm*2250mm）。

★2.5.7隔断板
采用厚度不小于37mm聚氨酯复合板（铝合金模条（表面氧化）、≥1mm铝板（表面为木纹氟碳烤漆）、聚氨酯（PU）发泡复合成一体，锁具、把手及铰链等配件为不锈钢。

2.5.8灯具配置：所有照明采用安装LED矩形灯（含抽风功能），大小规格为600mmx300mm；所有照明采用安装LED节能灯具，每盏灯功率≤8W
2.5.9洁具：

2.5.9.1所有洁具采用优质陶瓷洁具,符合以下标准：
（《小便器用水效率限定值及用水效率等级》（GB 28377）
《蹲便器用水效率限定值及用水效率等级》（GB 30717）
《坐便器水效限定值及水效等级》 （GB 25502））
2.5.9.2男、女卫生间洗手台盆采用一体式不锈钢洗手台盆（表面为氟碳烤漆），各设置一个儿童洗手位，采用感应式水笼头；

★2.5.9.3无障碍间采用304不锈钢（表面为氟碳烤漆）洗手台盆，采用感应式水龙头；第三卫生间洗手台盆必须考虑无障碍人员的使用，特别是轮椅人员的使用
★2.5.9.4蹲便器、坐便器采用水箱感应手动一体式（水箱罩为亚克力板）。座便器采用水箱感应手动一体式（水箱罩为亚克力板）。



  蹲便器                               座便器

2.5.9.6小便斗款式

2.5.10配件：
2.5.10.1标识：所有标识采用亚克力板（卫生间标识、厕位标识、文明标识等）。
2.5.10.2衣帽钩（≥5kg）、洗手液盒、安全扶手、纸盒及残疾扶手等均为304不锈钢，且安全扶手及残疾扶手外面须用无菌防滑套；
2.5.10.3无障碍间及座便位须设置无线呼救器；
2.5.10.4第三卫生间设置折叠婴儿床和儿童安全座椅
2.5.10.5所有开关、插座等采用西门子品牌或优于；

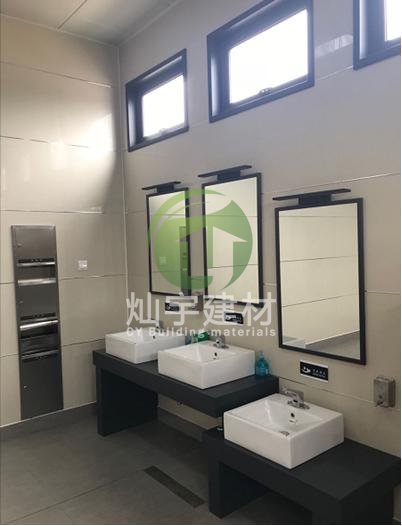

2.5.10.6感应烘手器、纸盒及垃圾箱采用三合一组合柜机，详见下图。

★2.5.11 每个厕位设置新风系统；（每个厕位设置抽风系统，且抽风口为不锈钢，三维一体的抽风系统，彻底解决厕所的臭味。）
